În calitate de furnizor de lentile LWIR (Long-Wave Infrared) cu focalizare manuală, întâmpin adesea întrebări de la clienții interesați să înțeleagă nivelul de distorsiune optică al acestor lentile. În această postare pe blog, voi aprofunda conceptul de distorsiune optică în lentilele LWIR cu focalizare manuală, voi explica cum este măsurată, impactul său asupra performanței și ce ar trebui să ia în considerare clienții atunci când evaluează nivelurile de distorsiune.
Înțelegerea distorsiunii optice în lentilele LWIR
Distorsiunea optică se referă la abaterea unei imagini de la o reprezentare adevărată, nedistorsionată a obiectului observat. În contextul lentilelor LWIR, distorsiunile pot apărea din cauza diferiților factori legați de designul lentilelor, materialele și procesele de fabricație. Există în principal două tipuri de distorsiuni optice: distorsiunea în baril și distorsiunea în pernuță.
Distorsiunea butoiului este caracterizată prin linii drepte în obiect care par să se bombaneze spre exterior, asemănătoare cu forma unui butoi. Acest tip de distorsiune este mai frecvent la lentilele cu unghi larg. Pe de altă parte, deformarea pernuței face ca liniile drepte să apară să se îndoaie spre interior, ca forma unei pernuțe. Se găsește adesea în teleobiective.

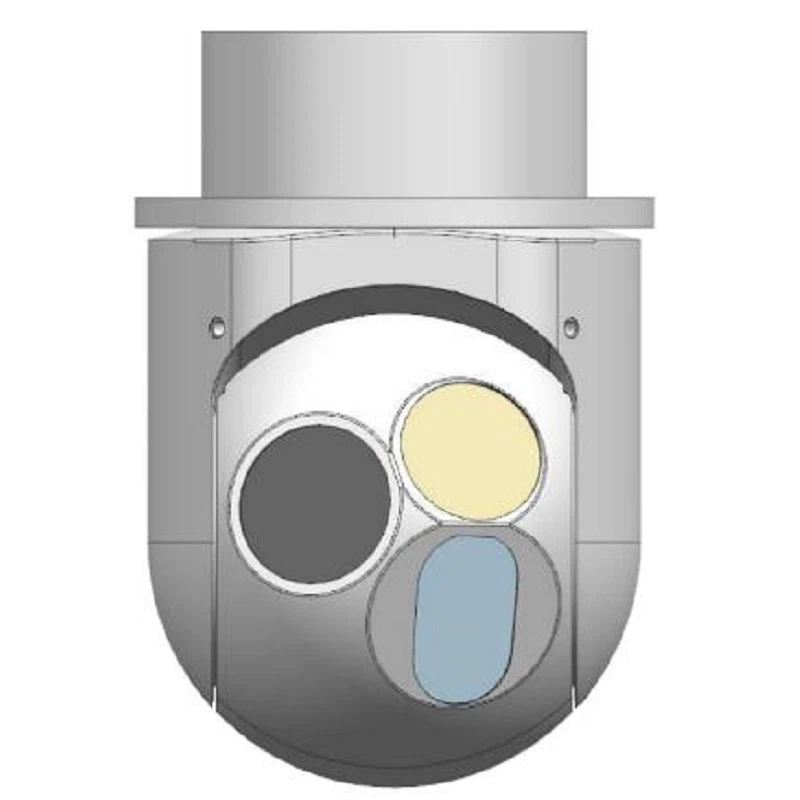

În lentilele LWIR cu focalizare manuală, aceste distorsiuni pot afecta acuratețea analizei imaginii, în special în aplicațiile în care sunt necesare măsurători precise sau identificarea obiectelor. De exemplu, în aplicațiile de supraveghere care utilizează unE380 Sistem avansat EO/IR ISRT cu încărcare grea multifuncțională, distorsiunea poate duce la interpretarea greșită a dimensiunii și poziției țintelor.
Măsurarea distorsiunii optice
Nivelul de distorsiune optică al unui obiectiv LWIR cu focalizare manuală este de obicei măsurat ca procent. Cea mai comună metodă de măsurare a distorsiunii este utilizarea unei ținte de testare cu o rețea de linii drepte. Obiectivul este apoi folosit pentru a imaginea această țintă și se măsoară abaterea liniilor din imagine de la pozițiile lor adevărate, drepte.
Procentul de distorsiune se calculează folosind următoarea formulă:
[ Distorsiunea (%)=\frac{y - y_0}{y_0}\times100]
unde (y) este distanța măsurată a unui punct față de axa optică din imaginea distorsionată și (y_0) este distanța punctului corespunzător din imaginea nedistorsionată.
Producătorii furnizează de obicei specificații de distorsiune în fișele de date ale obiectivelor. Aceste specificații oferă clienților o idee despre cât de multă distorsiune se pot aștepta de la obiectiv la diferite distanțe focale și diafragme.
Factori care afectează distorsiunea optică în lentilele LWIR cu focalizare manuală
Mai mulți factori pot influența nivelul de distorsiune optică al unui obiectiv LWIR cu focalizare manuală.
Design de lentile: Complexitatea și calitatea designului lentilelor joacă un rol crucial. O lentilă bine proiectată, cu mai multe elemente aranjate într-un mod optimizat, poate minimiza distorsiunea. De exemplu, utilizarea elementelor de lentile asferice poate ajuta la corectarea distorsiunii mai eficient în comparație cu elementele sferice tradiționale.
Proprietățile materialelor: Materialele utilizate în construcția lentilelor pot afecta, de asemenea, distorsiunea. Materialele diferite au indici de refracție diferiți, iar variațiile acestor indici pot duce la distorsiuni. Materialele de înaltă calitate cu proprietăți de refracție consistente sunt preferate pentru a reduce distorsiunea.
Toleranțe de fabricație: Precizia procesului de fabricație este esențială. Chiar și erorile mici în șlefuirea, lustruirea sau asamblarea elementelor lentilei pot introduce distorsiuni. Toleranțe strânse de fabricație asigură că obiectivul îndeplinește specificațiile de distorsiune dorite.
Impactul distorsiunii optice asupra performanței lentilelor LWIR
Nivelul de distorsiune optică poate avea un impact semnificativ asupra performanței lentilelor LWIR cu focalizare manuală în diferite aplicații.
Supraveghere și recunoaștere: În sistemele de supraveghere precumSisteme ISRT EO pentru platformă mobilă, distorsiunea poate afecta acuratețea detectării și urmăririi țintei. Imaginile distorsionate pot face dificilă măsurarea cu precizie a dimensiunii și distanței obiectelor, ceea ce este crucial pentru evaluarea amenințărilor.
Inspecția industrială: În aplicațiile industriale, deformarea poate duce la erori în inspecția componentelor. De exemplu, atunci când utilizați o lentilă LWIR pentru a inspecta proprietățile termice ale unei piese de mașină, distorsiunea poate cauza interpretarea greșită a modelelor de distribuție a căldurii, ceea ce duce la evaluări incorecte ale stării piesei.
Cercetare științifică: În cercetarea științifică, imagistica precisă este esențială. Distorsiunea într-un obiectiv LWIR poate afecta rezultatele experimentelor, în special cele care implică măsurarea obiectelor mici sau distribuțiile precise ale temperaturii.
Evaluarea distorsiunii optice pentru aplicația dvs
Atunci când alegeți un obiectiv LWIR cu focalizare manuală, este important să evaluați nivelul de distorsiune optică pe baza cerințelor specifice aplicației dvs.
Dacă aplicația dvs. necesită măsurători de înaltă precizie, cum ar fi cercetarea științifică sau unele sarcini de inspecție industrială, ar trebui să căutați lentile cu niveluri de distorsiune foarte scăzute, de obicei mai mici de 1%. Aceste lentile pot fi mai scumpe, dar precizia pe care o oferă merită investiția.
Pentru aplicațiile generale de supraveghere, un nivel de distorsiune puțin mai mare poate fi acceptabil. Cu toate acestea, ar trebui să luați în considerare în continuare impactul distorsiunii asupra identificării și urmăririi țintei. De exemplu, o lentilă cu un nivel de distorsiune de până la 3% poate fi potrivită pentru supravegherea pe suprafață largă, unde se pune accent pe detectarea prezenței obiectelor, mai degrabă decât pe măsurători precise.
Lentilele noastre LWIR cu focalizare manuală și controlul distorsiunii
La compania noastră, suntem foarte mândri de capacitatea noastră de a controla distorsiunea optică în lentilele noastre LWIR cu focalizare manuală. Folosim software avansat de proiectare a lentilelor pentru a optimiza aranjarea elementelor lentilelor, asigurând o distorsiune minimă pe întregul câmp vizual. Procesele noastre de fabricație sunt foarte precise, cu măsuri stricte de control al calității pentru a menține niveluri scăzute de distorsiune.
Oferim o gamă de lentile LWIR cu focalizare manuală potrivite pentru diferite aplicații, de la supraveghere la inspecție industrială. Lentilele noastre pot fi integrate cu diferite sisteme de imagini termice, cum ar fiCameră termică Bullet Dual Spectrum, pentru a oferi imagini de înaltă calitate, cu distorsiuni reduse.
Contactați-ne pentru nevoile dvs. de lentile LWIR
Dacă sunteți în căutarea unui obiectiv LWIR cu focalizare manuală și doriți să aflați mai multe despre nivelurile de distorsiune optică ale produselor noastre și despre cum acestea pot îndeplini cerințele dumneavoastră specifice, vă încurajăm să ne contactați. Echipa noastră de experți este pregătită să vă ajute în selectarea lentilei potrivite pentru aplicația dvs. și vă poate oferi informații detaliate despre caracteristicile de performanță ale lentilelor noastre. Indiferent dacă sunteți implicat în supraveghere, inspecție industrială sau cercetare științifică, avem soluțiile pentru a vă satisface nevoile.
Referințe
- Smith, J. (2018). „Principii de proiectare optică pentru lentile cu infraroșu”. Journal of Optical Engineering, 57(3), 034101.
- Johnson, A. (2019). „Măsurarea și analiza distorsiunii optice în lentilele pentru imagini termice”. Optica aplicată, 58(12), 3210 - 3218.
- Brown, C. (2020). „Impactul distorsiunii optice asupra performanței sistemului de supraveghere”. International Journal of Video Surveillance, 22(4), 102 - 110.
